激光打标机/打码机/刻码机

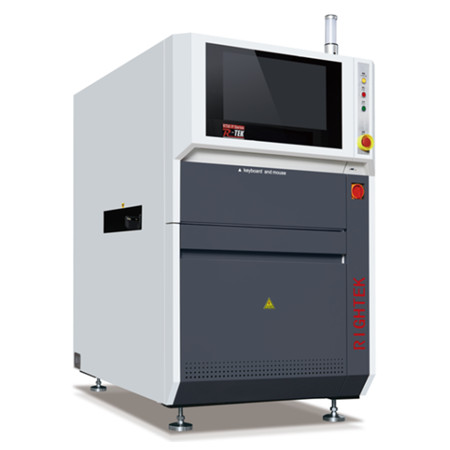

PCB板在线激光喷码机、打标机、刻码机、打码机

激光器采用CO2激光器
波长:10640nm
光路:采用飞行光路
冷却方式:风冷
激光器寿命:50000H

详细介绍

PCB板在线激光喷码机、打标机、刻码机、打码机

项目参数备注
——●主机规格
主机尺寸左右宽:850mm
前后深:1556mm
上下高:1650mm(机器本体高度) (不含三色灯 高度)
方向:左至右
门锁设备工作时,不能打开门。
主机重量约800KG
主机电源功率:1.5KW
电源:单相 220VAC,50Hz
主机气源5-7Kgf/cm2 或 0.5-0.7MPa
流水线工作高度900±20mm 可调
镜头高度焦距调节手动调节 调节范围:正负 10mm
流水线流道宽度调整方式数控自动调节
流道传送速度Max:1000mm/s
——●PCB 要求
适用 PCB 规格Min:50mmX50mm
Max:450mmX350mm
厚度:0.5-3mm
是否具有翻板功能可选项
PCB最大允许重量<=2kg<>
PCB允许变形量<5mm>
轨道传送速度50-3000mm/min
PCB 上表面过板元器件最 大高度(不含板厚度)35mm
PCB 下表面过板元器件最 大高度(不含板厚度)15mm
机构重复精度正负 0.02mm
X-Y 运动速度1000mm/s
系统接入要接入 Shopflow、MES、IMS 等智能管理系统
激光种类CO 激光,波长 10640nm
激光功率10W
激光点径CQ2 0.11mm/FAB:0.08mm
印字角度360 度
焦距100mm
冷却方式强制风冷
激光扫描头的扫描范围60mmX60mm
激光扫描场镜标准焦距f=100mm
定位系统CCD+mark 定位+扫描器
在线读码功能
打标时间4 拼板,进出板时间 10 秒(含定位+打标+读码, 从 PCB 板完全进入设备,至出设备的时间)
轨道宽度调整系统自动调整
控制系统PC+轴卡+伺服马达
传输方向左至右,右至左(可选)
——●软件与网络
计算机操作系统Windows7 简体中文版
打标软件金橙子
监控软件瑞天自主软件
计算机支持网络类型以太网
环境自然环境
——●环境要求
温度0-40℃,无结露无结冰
湿度35-85%RH 无结露无结冰
运输、储存环境该系列机可在-25~55℃的范围内被运输及保 管。在 24 小时以内,可以承受不超过 65℃的高 温。
——●抽尘系统自主抽风(标配)
抽风量≥5立方/min
